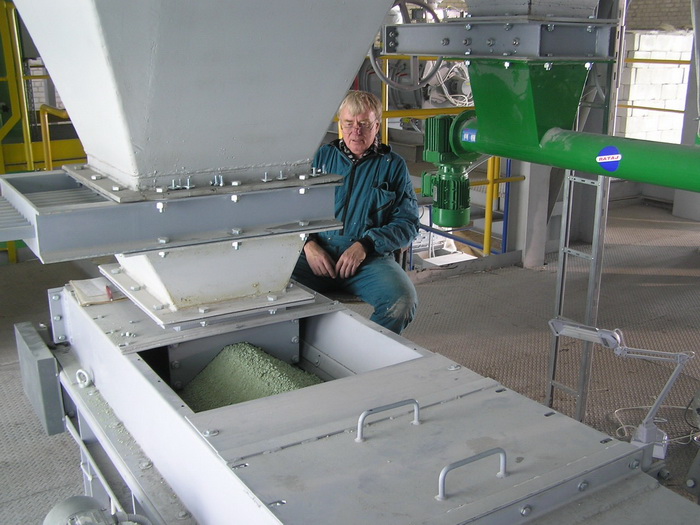

Podavač je konstruován pro podávání a vážení, případně dávkování zrnitých hmot skladovaných v silech nebo zásobnících. Materiál je přiváděn výsypkou sila na vymezenou část podavače podepřenou válečky tak, aby byl eliminován vliv tlaku materiálu. Provedení výsypky a její výška nad pasem zajišťují samouzavírání toku materiálu. Přední čelo výsypky (ve směru odebírání materiálu) je opatřeno stavitelným hradítkem umožňujícím nastavit výšku a tvar figury na podavači. Rovněž boční tvar výsypky je řešen tak, aby nedocházelo k propadávání dopravovaného materiálu a k vydírání pasu pod bočním vedením. Materiál je vynášen pasem a vážen vážní stolicí odavače. Kromě vážení pasu je snímána i jeho rychlost. Tok materiálu je úměrný zatížení vážní stolice a rychlosti pasu.
Elektronická jednotka podavače zajišťuje ve spolupráci s frekvenčním měničem motoru dopravu zadaného množství materiálu nebo další požadované parametry podle potřeby zákazníka. Spolupracuje rovněž v případě potřeby s nadřízeným řídícím systémem.
Použití
Vážení a dávkování práškových nebo granulovaných materiálů, podávání do mlýnů, výroba směsí apod.
Výhody
Kompaktní konstrukce, spolehlivost, vysoká přesnost, bezporuchový provoz, snadné nastavení parametrů.
Parametry
| Sypná hmotnost materiálu | 500 ÷ 2000 kg/m3 |
| Rozsah průtoku materiálu | viz tabulka rozsah průtoku mat. níže |
| Max. rozměr zrn | cca 100 mm |
| Rozměry | viz rozměrové schéma níže |
| Chyba vážení | max. 1% z Qnast |
| Úroveň výst. signálu | 12V nebo 20 mA |
| Max. vzdálenost od vážní elektroniky | 50m |
| Rozsah pracovních teplot | -30°C ÷ +50°C |
Rozsah průtoků
| PPV6 | PPV12 | PPV30 | PPV60 | PPV120 | PPV300 | |
|---|---|---|---|---|---|---|
| Průtok [t/h] | 0,6 ÷ 6 | 1,2 ÷ 12 | 3 ÷30 | 6 ÷ 60 | 12 ÷120 | 30 ÷ 300 |
* V případě potřeby možnost dodávky ve verzi do 210°C.
** U provedení s variátorem.
Rozměrové schema
Základní rozměry
| Typ podavače / rozměr | A | B | C |
|---|---|---|---|
| APPV 6 | 500 | 850 | 3300 |
| APPV 12 | 650 | 1000 | 3300 |
| APPV 30 | 650 | 1000 | 3300 |
| APPV 60 | 800 | 1150 | 3300 |
| APPV 120 | 800 | 1150 | 3300 |
| APPV 300 | 1000 | 1350 | 3300 |
Pro stažení prospektu ve formátu Adobe PDF klikněte APPV XX_pasovy vazici podavac
